مخزن تحت فشار یکی از مهم‌ترین تجهیزات در صنایع مختلف است که وظیفه نگهداری یا انجام فرآیند روی سیالات (مایعات و گازها) را در شرایطی دارد که فشار داخلی آن از فشار محیط بیشتر است. این مخازن در ظاهر شاید فقط یک محفظه‌ی فلزی باشند، اما در واقع یکی از پیچیده‌ترین تجهیزات از نظر طراحی، ایمنی و ساخت محسوب می‌شوند.
از پالایشگاه‌های عظیم نفت و گاز گرفته تا کارگاه‌های کوچک هوای فشرده، از نیروگاه‌های بخار تا کارخانه‌های داروسازی، همه و همه به نوعی از مخازن تحت فشار استفاده می‌کنند. طراحی و استفاده‌ی ایمن از این تجهیزات، مستقیماً با جان انسان‌ها و امنیت محیط کار مرتبط است.
در این مقاله، به بررسی انواع مخازن تحت فشار، اجزای اصلی آن‌ها، کاربردها، استانداردها و نگهداری آن‌ها خواهیم پرداخت.
تعریف مخزن تحت فشار (Pressure Vessel)
به طور ساده، مخزن تحت فشار (Pressure Vessel) محفظه‌ای است که برای نگهداری یا انتقال سیال در فشار داخلی متفاوت از فشار محیط طراحی شده است.
در حالت معمول، فشار داخلی از فشار اتمسفر بیشتر است، هرچند در بعضی کاربردها ممکن است فشار کمتر از فشار محیط هم مدنظر باشد (مثل خلا).
تعریف استاندارد ASME:
«Pressure Vessel محفظه‌ای است که برای نگهداری گاز یا مایع در فشار داخلی یا خارجی بیش از ۱۵ psi (پوند بر اینچ مربع) نسبت به فشار محیط طراحی میشود.»
تفاوت نسبت به مخازن عادی
- مخزن عادی (Storage Tank) معمولاً برای نگهداری مواد در فشار اتمسفری ساخته میشود.
- مخزن تحت فشار باید فشار اضافی را تحمل کند، بنابراین ضخامت، نوع متریال، نوع جوشکاری و تست‌های آن بسیار دقیق‌تر است.
- در نتیجه، هزینه ساخت و نگهداری آن نیز بیشتر است، اما در مقابل ایمنی و دوام بالاتری دارد.
تاریخچه مختصر مخزن تحت فشار
ایده ساخت مخازن مقاوم در برابر فشار از قرن ۱۷ میلادی و هم‌زمان با اختراع دیگ بخار مطرح شد.
در آن زمان، انفجار دیگ‌های بخار به دلیل نبود استاندارد، اتفاقی رایج بود.
با پیشرفت علم مکانیک و مواد، نیاز به قوانین طراحی احساس شد و در اوایل قرن ۲۰، کد ASME Section VIII در آمریکا به عنوان مرجع اصلی طراحی مخازن تحت فشار معرفی شد.
از آن زمان تاکنون، این استاندارد به‌طور مداوم به‌روزرسانی میشود و تقریباً در سراسر دنیا معتبرترین مرجع فنی در این حوزه است.
انواع مخازن تحت فشار
مخازن تحت فشار به چند دسته تقسیم می‌شوند که در ادامه به معرفی آن‌ها خواهیم پرداخت:

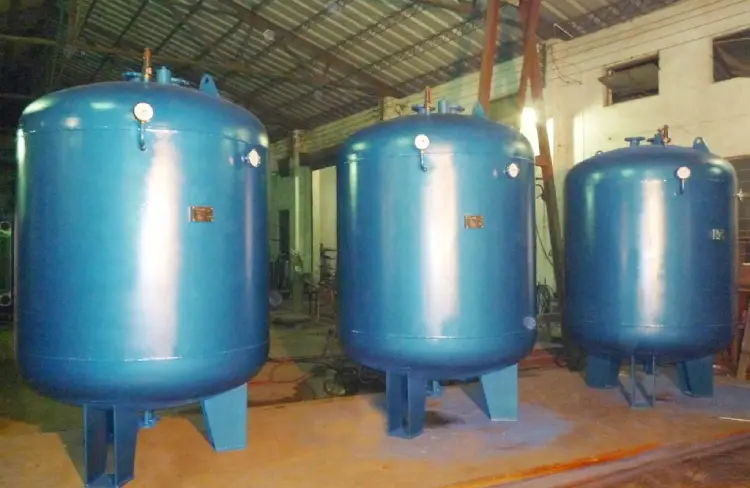

1. مخازن عمودی
مخازن عمودی، به صورت عمودی ساخته می‌شوند و معمولاً در فضاهای محدود استفاده می‌شوند. این نوع مخازن به دلیل ارتفاع کمتر و فضای اشغال شده کمتر، در بسیاری از صنایع کاربرد دارند.
2. مخازن افقی
مخازن افقی، به صورت افقی طراحی شده‌اند و معمولاً برای ذخیره‌سازی مقادیر بیشتری از مایعات یا گازها استفاده می‌شوند. این نوع مخازن معمولاً در زمین‌های وسیع‌تر نصب می‌شوند.
3. مخازن کروی
مخازن کروی، به شکل کره طراحی شده‌اند و برای ذخیره‌سازی گازها به ویژه گازهای مایع مانند پروپان و بوتان بسیار مناسب هستند. این نوع طراحی به توزیع یکنواخت فشار در دیواره‌های مخزن کمک می‌کند.
در عایق کاری این مخازن از عایق الاستومری استفاده میشود در مقاله عایق الاستومری چیست به ویژگی های این عایق پرداخته شده است.
اجزاء اصلی مخازن تحت فشار
مخازن تحت فشار دارای اجزای متعددی هستند که در ادامه به بررسی آن‌ها می‌پردازیم:
۱. پوسته (Shell)
اصلی‌ترین بخش مخزن است که معمولاً به شکل استوانه‌ای ساخته میشود و فشار داخلی را تحمل می‌کند. ضخامت و متریال پوسته بر اساس فشار کاری، دما و نوع سیال انتخاب میشود.
۲. عدسی یا کلاهک (Head)
در دو انتهای مخزن نصب میشود و می‌تواند اشکال مختلفی داشته باشد:
- بیضوی (Ellipsoidal)
- کروی (Hemispherical)
- تخت (Flat Head)
شکل عدسی تأثیر زیادی بر استحکام مخزن دارد. مثلاً عدسی کروی فشار را یکنواخت‌تر توزیع می‌کند و مقاومت بیشتری دارد.
۳. پایه یا تکیه‌گاه (Support)
مخزن ممکن است عمودی یا افقی باشد. بر همین اساس، نوع پایه متفاوت است:
Saddle (زین‌دار) برای مخازن افقی
Leg (پایه‌دار) یا Skirt (دامنی) برای مخازن عمودی
۴. اتصالات، فلنج‌ها و شیرها
برای ورود و خروج سیال، کنترل فشار، یا انجام تعمیرات از فلنج‌ها، نازل‌ها و شیرهای اطمینان استفاده میشود.
مواد و متریال ساخت مخازن تحت فشار
انتخاب متریال برای مخزن تحت فشار بسیار حیاتی است و بستگی به فشار، دما، نوع سیال و شرایط محیطی دارد:
۱. فولاد کربنی (Carbon Steel)
رایج‌ترین متریال به دلیل مقاومت خوب، قیمت مناسب و سهولت در جوشکاری.
اما در برابر خوردگی یا محیط‌های مرطوب باید با پوشش مناسب محافظت شود.
۲. فولاد ضدزنگ (Stainless Steel)
مناسب برای سیالات خورنده یا صنایع غذایی و دارویی. مقاومت بالا در برابر زنگ‌زدگی دارد ولی قیمت آن بیشتر است.
۳. آلیاژها و کامپوزیت‌ها
در شرایط خاص مثل دما یا فشار بسیار بالا از آلیاژهای نیکل، آلومینیوم یا تیتانیوم استفاده میشود.
در سال‌های اخیر، مخازن کامپوزیتی (Fiber Reinforced) برای کاهش وزن در کاربردهایی مانند خودرو یا ذخیره گاز هیدروژن بسیار مورد توجه قرار گرفته‌اند.
یکی از مواردی که بایستی برای بهبود عملکرد مخازن انجام شود شستشوی مخازن صنعتی است که باعث افزایش عمر آن میشود.

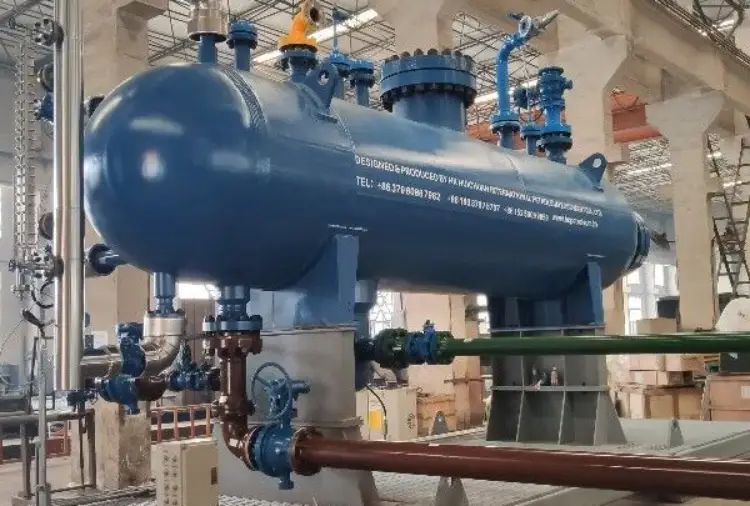

عملکرد و کاربرد مخازن تحت فشار
مخازن تحت فشار تقریباً در تمام صنایع حضور دارند:
- نفت، گاز و پتروشیمی: برای ذخیره گازهای تحت فشار، جداسازی فازها، و انجام واکنش‌های شیمیایی.
- نیروگاه‌ها: در بویلرها، دیگ‌های بخار و سیستم‌های بخار فشار بالا.
- صنایع غذایی و دارویی: برای فرآیندهای استریل‌سازی، تخمیر یا نگهداری مواد حساس.
- تصفیه آب و فاضلاب: در فیلترهای تحت فشار یا واحدهای اسمز معکوس (RO).
- ساختمان‌ها و تاسیسات: مخازن هوای فشرده برای سیستم‌های تهویه، ابزارآلات بادی یا پمپ‌های فشار آب
در ادامه به برخی از این کاربردها اشاره می‌کنیم:
1. در صنایع نفت و گاز
در صنعت نفت و گاز، مخازن تحت فشار برای ذخیره‌سازی مواد سوختی، گازهای طبیعی و سایر محصولات نفتی استفاده می‌شوند. این مخازن باید از استانداردهای ایمنی بالایی برخوردار باشند.
2. در صنایع شیمیایی
در صنایع شیمیایی، مخازن تحت فشار برای نگهداری مواد شیمیایی خطرناک و تحت فشار استفاده می‌شوند. این مخازن باید به گونه‌ای طراحی شوند که از نشت و آلودگی جلوگیری کنند.
3. در سیستم‌های آب و فاضلاب
مخازن تحت فشار در سیستم‌های آب و فاضلاب نیز کاربرد دارند. این مخازن برای نگهداری آب تحت فشار و دفع فاضلاب طراحی شده‌اند.
استانداردها و مقررات
مخازن تحت فشار باید مطابق با استانداردهای ملی و بین‌المللی طراحی و ساخته شوند. این استانداردها شامل الزامات ایمنی، کیفیت مواد و روش‌های بازرسی فنی هستند. برخی از این استانداردها عبارتند از:
- ASME (American Society of Mechanical Engineers)
- API (American Petroleum Institute)
- PED (Pressure Equipment Directive)
مراحل ساخت مخازن تحت فشار
- انتخاب ورق و متریال مناسب
- نوردکاری و جوشکاری پوسته و عدسی
- نصب اتصالات و نازل‌ها
- تست‌های غیرمخرب (NDT) برای بررسی جوش
- تست فشار (هیدرواستاتیک یا پنوماتیک)
نصب و تکیه‌گاه
در زمان نصب، تراز بودن پایه‌ها و فاصله ایمن از تجهیزات دیگر بسیار مهم است. در محیط‌های باز، حفاظت در برابر شرایط جوی باید در نظر گرفته شود.
نگهداری و بازرسی
نگهداری و بازرسی منظم مخازن تحت فشار برای جلوگیری از بروز حوادث و نشتی‌ها ضروری است. در ادامه به برخی از روش‌های بازرسی و نگهداری اشاره می‌کنیم:
1. روش‌های بازرسی دوره‌ای
بازرسی‌های دوره‌ای شامل بررسی نشتی‌ها، فشار داخلی، و وضعیت کلی مخزن میشود. این بازرسی‌ها مانند ضخامت سنجی مخازن باید توسط کارشناسان مجرب انجام شود.
- تست هیدرواستاتیک: پر کردن با آب و اعمال فشار برای اطمینان از عدم نشتی
- تست پنوماتیک: با هوای فشرده در فشار کنترل‌شده (در موارد خاص)
- بازرسی چشمی، التراسونیک و رادیوگرافی برای بررسی ترک‌ها یا خوردگی‌ها
2. نکات نگهداری
- تمیز نگه‌داشتن مخزن: از تجمع مواد در داخل مخزن جلوگیری کنید.
- بررسی سیستم‌های ایمنی: به طور منظم سیستم‌های ایمنی را بررسی کنید تا اطمینان حاصل شود که به درستی کار می‌کنند.
- گزارش مشکلات: هرگونه مشکل یا نشتی باید به سرعت گزارش و برطرف شود.
از جمله مواردی که برای بهبود و افزایش عمر این مخازن استفاده از عایق کاری مخازن فلزی است.
چالش‌ها و مشکلات رایج
مخازن تحت فشار ممکن است با چالش‌ها و مشکلاتی مواجه شوند که در ادامه به برخی از آن‌ها اشاره میشود:
1. نشتی
نشتی یکی از مشکلات رایج در مخازن تحت فشار است که می‌تواند به دلیل خوردگی یا آسیب به دیواره‌های مخزن ایجاد شود.
2. خوردگی
خوردگی به دلیل واکنش‌های شیمیایی می‌تواند به دیواره‌های مخزن آسیب بزند. استفاده از مواد مقاوم و پوشش‌های مناسب می‌تواند از این مشکل جلوگیری کند.
3. فشار بیش از حد
فشار بیش از حد می‌تواند منجر به شکستگی یا انفجار مخزن شود. نصب شیرهای اطمینان و سیستم‌های کنترل فشار می‌تواند از این مشکل جلوگیری کند.
نتیجه‌گیری
مخزن تحت فشار قلب تپنده‌ی بسیاری از صنایع است.
در ظاهر ممکن است یک محفظه‌ی ساده به نظر برسد، اما در واقع پشت هر مخزن، محاسبات دقیق مهندسی، استانداردهای سخت‌گیرانه، و آزمون‌های ایمنی فراوان وجود دارد.
در این مقاله آموختیم که:
- مخزن تحت فشار برای نگهداری سیالات با فشار بالاتر از محیط به کار می‌رود.
- طراحی و ساخت آن باید مطابق استانداردهایی مانند ASME Section VIII انجام شود.
- انتخاب متریال، شکل، و نوع عدسی بر اساس شرایط کاری بسیار مهم است.
- نگهداری منظم و تست‌های دوره‌ای، ایمنی و دوام مخزن را تضمین می‌کند.
در نهایت، رعایت اصول ایمنی و استاندارد نه‌تنها از بروز خسارت جلوگیری می‌کند، بلکه عمر مفید تجهیز را افزایش داده و بهره‌وری سیستم را بالا می‌برد.
